HDMI有源光缆在中大型会议室，户外大屏等场合越来越普及，HDMI有源光缆具有高带宽，高分辨率，无延时，无干扰，低衰减，线身细柔轻软，长距离传输等很多优点，特别是在传输4K，8K无压缩信号时，是非常简单而实用的方案，受到客户的广泛认可。
但是这种新的HDMI有源光缆产品在实际使用中由于和以前普通HDMI铜缆完全不一样，在使用时产生很多的问题。因此想用好HDMI有源光缆，顺利完成系统调试不出意外，发挥出HDMI有源光缆的优势，需要我们注意HDMI有源光缆的一些特殊性。对此我们作为专业音视频线缆厂商想提醒、建议我们的用户使用HDMI有源光缆要非常注意的一些点，避免不必要的损毁。
以下是常出现的问题或者比较集中的问题
1) 在施工布完线，要调试系统的时候发现HDMI有源光缆无信号，抽线换线要花不少时间，现在工期都比较紧，来不及返工，而且线一般很难抽出来，只能另外布线。但是这时不能再布管了，会破坏装潢。
2) HDMI有源光缆布线后调试没有问题，正常使用，可是在某次断电后再通电突然就没信号了。
3) HDMI有源光缆直连设备正常，工程项目中有时需要转接延长，一转接画面没有信号。
发生以上问题时客户的心情像热锅上的蚂蚁，非常焦急，有人想将HDMI有源光缆能不能剪断重新焊接，我们特别理解客户的心情。
但是这些问题反映大家还是延续HDMI铜缆或铜线的某些习惯，比如穿管强拉硬拽，想着线拉断了或者头子扯坏了重新焊一个就好；
就像已经用数字线缆传输数字信号了，可是思维和想法仍保留模拟线缆，模拟信号的状态。
为了更好的使用HDMI有源光缆，我们必须要了解这款新的产品特性，首先HDMI有源光缆，不是单纯的成品线，而是一套完整的设备，由光纤负责传输高速信号，铜线传输电子信号，如EDID（俗称握手信号），热插拔，电源等，两头光电转换芯片负责将高速信号从电到光，光到电的方式进行信号传输。
光每秒可以走30万公里，所以带宽（传输速率）几乎是“无限”的，然而HDMI有源光缆的带宽（数据量转换速度）受制于芯片光电转换处理能力，目前最高约48Gbps，还有延迟、衰减等问题。
除了考虑芯片使用情况，光纤本身与铜线相比要脆弱一些，光纤是用二氧化硅（玻璃）制作，因此在施工和使用过程中不能过小弯曲，180度对折，另外光纤是通过打磨，熔接方式连接，所以强拉硬拽非常容易拉断光纤等等。
基于以上HDMI有源光缆的特点，我们用问题（question）和回答（answer）的方式来回答大家提出的一些问题。
Q
是否可以把两头剪掉，重新焊接头子？
A
不能重新焊接，HDMI有源光缆不同于铜缆，其接插件内部光电芯片与光纤连接需要打磨，熔接等工艺，这需要特殊的设备。如果连接处光纤断了，需要整根线返回工厂，由专业人员使用专业工具和设备操作修复，这几乎等于重新做一根线。
Q
为什么穿管前HDMI有源光缆信号正常，穿完管之后无信号？
A
光纤和HDMI插头连接处是整条线缆的最薄弱点。虽然我们在制造时增加SR尾套，采用优质塑料等措施加强了这方面的强度，可以承受短期200N/长期100N的拉力，但是在施工过程中特别是穿管时强拉硬拽之类野蛮的施工仍然会导致光纤熔接处断裂。

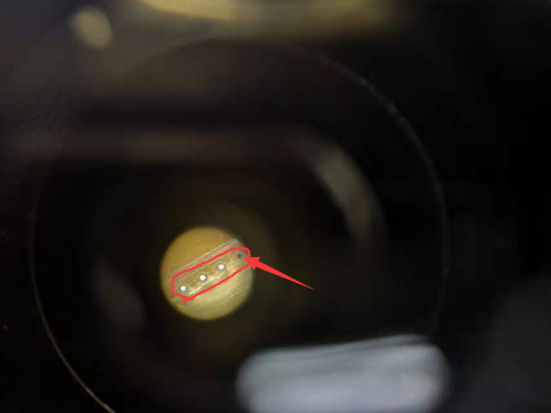

▲ 4根光纤，有一路不通
我们强烈建议
A）在使用前要测试线缆，提前发现问题，锁定问题点，避免穿管后问题扩大化难以解决。
B）特别注意HDMI插头与穿线管管材尺寸配合，一般HDMI标准A插头，要使用32管及以上尺寸，易穿管HDMI插头采用可拆卸设计，插头尺寸只有标准A插头2/3左右，可以使用25管及以上尺寸，非常适合穿管使用。
C）穿管次序也非常重要，必须最先穿HDMI有源光缆，后穿其他弱电线缆，减小穿管难度。
D）布线时弯曲半径不能小于80mm，不可180°对折损坏光纤。
Q
HDMI有源光缆调试没有问题，正常使用，可是在某次断电后再通电突然就没信号了？
A
我们对发生这种现象的HDMI有源光缆进行检测后，光纤没有不良，但是光电芯片都被烧坏，由此引出一个结论：由于光电转换芯片的工作电压在4.8~5.2V左右，超过工作电压比如瞬间大电流会击穿芯片内部过载保护电路，该电路是为了保护设备不被线缆上通过的大电流损坏。所以遇到突然断电，不要马上通电。必须先将设备电源关闭，再次通电之后再打开设备电源。在需要关闭总电源时，也是按照一样的顺序，应该先关闭设备电源，在关闭总电源，需要通电时，先打开总电源后，再打开设备电源，避免冲击电流烧坏芯片。

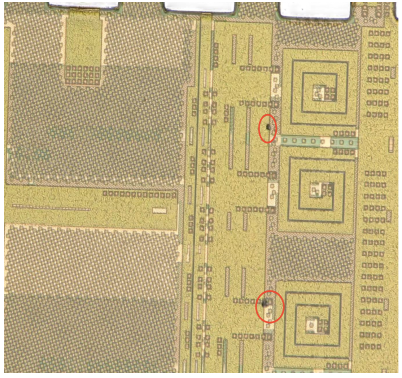

▲芯片上两处黑点，
是电流击穿芯片造成HDMI有源光缆报废。
Q
为什么穿管前HDMI有源光缆信号正常，穿完管之后无信号？
A
HDMI有源光缆的进过转接后无信号的问题比较复杂，有信号不良，EDID读取，供电问题等等，以下分两种情况进行讨论。
第一种情况是电脑的显卡读取到显示器的EDID信息比如显示器品牌，分辨率等，此时HDMI设备已经在传输信号，那么显示器为什么没画面呢？因为HDMI有源光缆通过桌插，墙插内的转接头再转接HDMI铜缆，因此判断问题出在转接头上，HDMI线缆的特性阻抗是100欧姆，数字系统不止线缆要满足特性阻抗，接插件，转接头等等特性阻抗都要匹配，转接头特性阻抗不达标，造成HDMI信号的回波损耗，时钟不稳定等问题，导致显示器无画面显示。使用质量可靠的转接头非常重要，保证HDMI信号质量来解决此类问题。
第二种情况是电脑上的显卡没有读取到显示器EDID信号，这会导致显卡设备无法输出对应显示器分辨率的HDMI信号，因此显示器无画面显示。正确读取EDID是HDMI信号开始传输的依据，使用转接头延长线缆，增大了5V（HPD）线路上的衰减，按照HDMI规范，如果信号源检查到的电压降到0~0.8V的范围内则被认为是“低电平”，导致信号源请求接收器的EDID信息失败，握手进程终止，不传输HDMI信号，也就是没有画面。为了防止线路衰减，减少线路上的转接，连接可靠牢固都是比较好的办法。EDID读取失败另一种可能是HDMI有源光缆两头的光电芯片供电不足，除了HDMI有源光缆外，传输HDMI信号另一种方式是使用一对光端机负责发送接收HDMI信号，中间光纤连接，光端机都有单独电源适配器供电，同理HDMI有源光缆的两头芯片也需要供电。转接延长了供电线长度，芯片工作电压达不到4.8~5.2V，就不会工作。有单独供电能力的转接头可以补偿线路上的电压衰减，解决芯片供电不足的问题。
▲长距离加转接引起HPD信号损失，
导致预期的高电平信号被信号源误读。
以上说的HDMI有源光缆最长不超过100米，100m以上 HDMI采用纯光纤，包括高速信号，热插拔，EDID等都通过光电芯片转换，在两头内部除了原先的光电芯片外，增加芯片处理原先铜线传输的信号，取消了铜线后也无法通过铜线供电，因此两头必须额外供电才能工作。
Q
使用HDMI铜缆与HDMI2.0有源光缆对接延长后，分辨率只有4K/30Hz或者1080P
A
首先1.4版本和2.0版本的HDMI线缆连接，分辨率必然是按照低版本的显示，无法达到4K/60Hz，其次采用HDMI2.0铜缆和HDMI2.0有源光缆，但是使用转接头转接，信号质量会有一定程度的下降，因此建议中间加HDMI分配器或中继器，恢复信号质量。

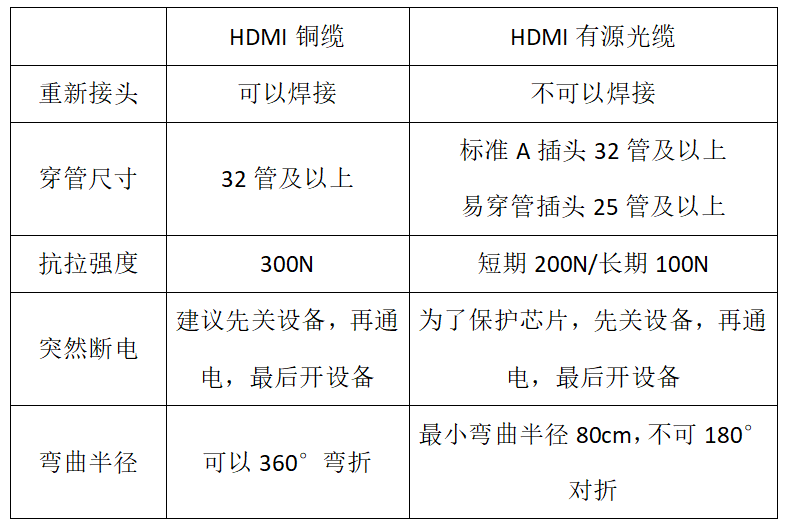

以下简单对比铜缆和光缆使用中注意点：
综上所述，HDMI有源光缆是非常好的产品，但是在使用中需要施工单位，业主各方一起提高对产品认识，采用专业品质HDMI有源光缆，规范施工，合理使用才能享受到HDMI有源光缆带来的超高分辨率和高音质视听享受。
