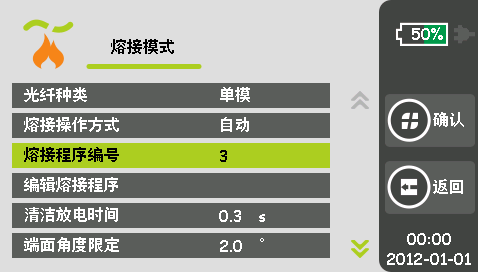

熔接模式

说明

光纤种类

根据使用的光纤种类设置，有SM(单模)，MM(多模)，DS(色散位移)，NZDS(非零色散位移)等选型，每种光纤在出厂时预设10组熔接程序，用户可以根据光纤类型的不同选择相应的熔接程序

熔接程序设置

40组预置熔接程序，80组用户可设熔接程序

编辑熔接程序

编辑当前编号程序下的熔接参数，如图2-17

清洁放电时间

清洁放电指通过一个短时间的放电来清洁附着在光纤表面细小的灰尘。清洁放电时间范围为0-1秒

端面角度限定

设置端面角度的限定值，当左右光纤的端面角度超过限定值时，屏幕显示报错信息。设置范围为0-5°

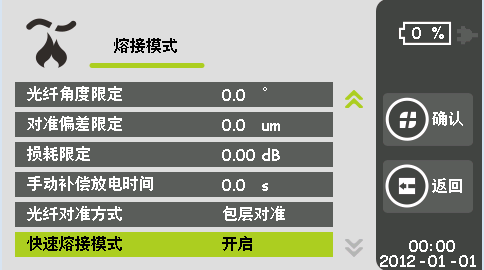

光纤角度限定

左右光纤对准后的夹角限定，超过则屏幕显示报错信息，范围为0-4°

对准偏差限定

左右光纤对准后中心偏差超过限定值时，屏幕显示报错信息，设置范围为0.0-1.5μm

损耗限定

估算的熔接损耗超过限定值，屏幕显示报错信息，设置范围为0-0.2db

手动补偿放电时间

设置补偿放电时间。在一定情况下，可以通过补偿放电来减少熔接损耗

光纤对准方式

可设置包层对准或纤芯对准，默认为纤芯对准（熔接效果较好）

快速熔接模式

可设置开启或关闭，快速模式开启后熔接时间减少，最快为7s

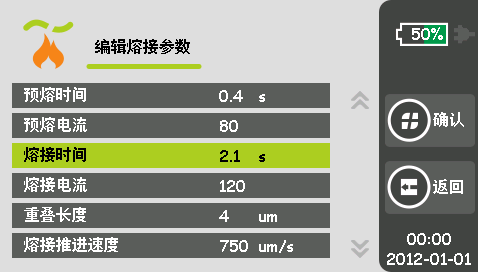

熔接参数

说明

预熔时间

设置从放电开始到光纤推进这段时间内的预放电时间

预熔电流

设置从放电开始到光纤推进这段时间内的预放电强度

放电时间

设置熔接时放电时间

熔接电流

设置熔接时电流强度

重叠长度

设置放电熔接时光纤推进的重叠量

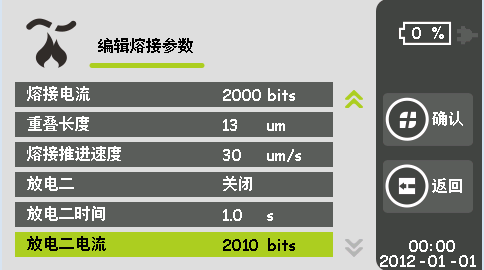

熔接推进速度

设置熔接过程中电机的推进速度

放电二

设置是否开启追加放电

放电二时间

设置追加放电时间

放电二电流

设置追加放电电流
