光纤拼接是将两个光纤永久连接在一起的过程。与光纤连接器不同，光纤连接器设计用于在交叉连接或配线架上轻松进行重新配置。 有两种类型的纤维拼接 - 机械拼接和熔接拼接。 机械拼接不会将两根光纤物理地熔合在一起，而是两根光纤通过一些机械机构保持在一个套筒内对接。机械接头中的插入损耗和背向反射比熔接接头（我们下面介绍的第二种）要差。机械接头主要用于紧急维修和光纤测试。你可以在这里查看一些机械接头产品。 机械拼接 第二类拼接被称为熔接拼接。在熔接中，两根光纤被电弧焊接（熔合）在一起。融合拼接是使用最广泛的拼接方法，因为它提供了最低的插入损耗，并且几乎没有背反射。融合拼接提供了两根光纤之间最可靠的连接。熔接由一台称为熔接机（光纤熔接机）的自动机完成。 熔接机熔接

进口光纤熔接机，国产光纤熔接机真是到了鱼龙混杂的白热地步！

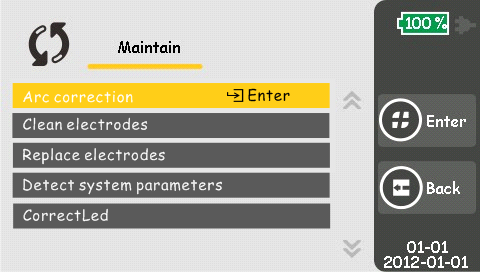

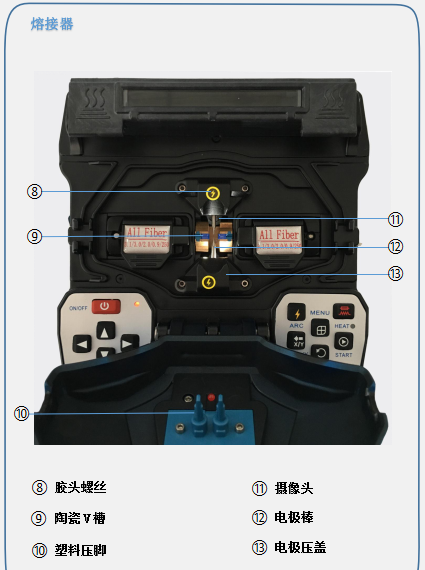

1、在使用光纤熔接机时，在熔接环境里放置个15分钟，特别是在温差条件比较大的时候，让熔接机适应一段时间，让它的放电电压适应一下，在做一个放电校正这样熔接的电压就很适合。 2、做好清洁，镜头、夹具、V槽保持清洁，都是保障损耗的必要措施。

冬天来了，光纤熔接机提示盖好防风盖怎么回事！ 对于这个问题，解决方法很简单，就是有温差以后，摄像头镜头起雾了，所以只要用棉签给擦拭一下，就可以了。

光纤熔接主要分为四个步骤：剥、切、熔、护。 所谓的剥：是指将光缆中的光纤芯剥离出来，这其中包括了最外层的塑料层，中间的钢丝，内层中的塑料层及光纤表面的颜色油漆层。 所谓的切：是指将剥好准备熔接的光纤的端面用“切割机”切齐。 所谓的熔：是指将两根光纤在“熔接机”中熔接到一起。 所谓的护：是指将已经熔接好的光纤接头部份用“热缩管”保护起来。 下面将详细介绍各个步骤地操作 端面的制备 光纤端面的制备包括剥覆、清洁和切割这几个环节。合格的光纤端面是熔接的必要条件，端面质量直接影响到熔接质量。 （1） 光纤涂面层的剥除 熟练掌握平、稳、快三字剥纤法。“平”，即持纤要平。左手拇指和食指捏紧光纤，使之成水平状，所露长度以5cm为它，余纤在无名指、小拇指之间自然打弯，以增加力度，防止打滑。“稳”，即剥纤钳要握得稳。“快”，即剥纤要快，剥纤钳应与光纤垂直，上方向内倾斜一定角度，然后用钳口轻轻卡住光纤，右手随之用力，顺光纤轴向平推出去，整个过程要自然流畅，一气呵成。 （2）裸纤的清洁 观察光纤剥除部分的涂覆层是否全部剥除，若有残留应重剥。如有极少量不易剥除的涂覆层，可用棉球沾适量酒精，边浸渍，边逐步擦除。一块棉花使用2～3次后要及时更换，每次要使用棉花的不同部位和层面，这样既可提高棉花利用率，又防止了探纤的两次污染。

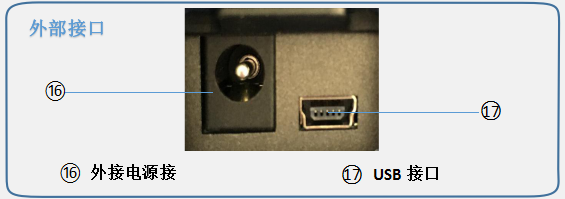

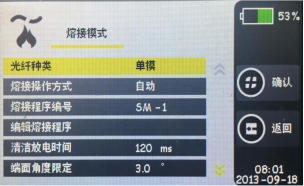

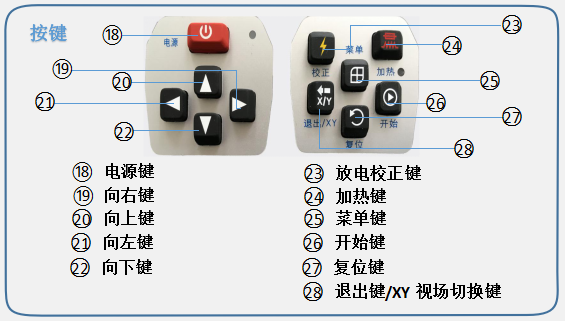

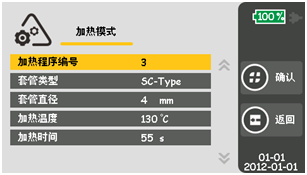

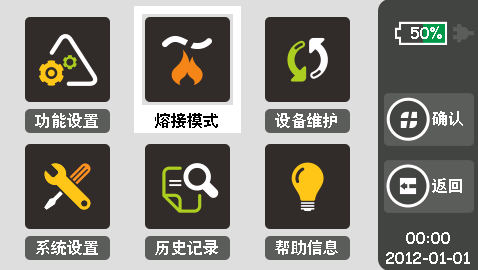

光纤熔接，是指光纤端面的制备包括剥覆、清洁和切割这几个环节。 1、接续作业时的准备 2、电源的连接 3、打开熔接机电源、启动熔接机 4、进行放电试验。 5、制备光纤。 6、在熔接机上放置光纤 7、熔接操作 8、熔接点的保护 1、接续作业时的准备 1.1熔接操作的必备品：光纤切割刀、剥线钳（涂覆钳）、光纤热缩管、光纤清洁工具（酒精（纯度大于99％）或酒精泵、棉花或清洁纸、细棉棒）。 1.2调整显示器位置。将显示器调整至最易观察的位置或角度。 2、电源的连接：交流电源、电池，或使用DC适配器连接外接电池。 2.1使用交流电源：使用AC适配器和交流电源线给熔接机供电。 2.1.1操作前确认 a、检查确认电源为100～240VAC，50～60Hz。使用发电机时，始终要在接线之前检查发电机的输出电压。 b、确保交流电源线安全可靠。 2.1.2将电源线一端插入光纤熔接机AC电源的AC输入端口，再将电源线的另一端与AC插头连接。 2.2使用电池（畜电池）：使用充满电的蓄电池给熔接机供电。 2.2.1操作前确认 a、检查电池如果长期存放，使用前需要放电和充电。 b、为了延长电池寿命，启动省电功能是必要的。

熔接是指利用电弧将两根光纤熔接在一起，通常用于连接250微米外部设备光纤和建筑物外接口处的900微米内部设备光纤，利用精密切割机正确切割光纤后，再通过光纤熔接机实现熔接。对于单根光纤或12芯光纤带状电缆的熔接，可以通过多路熔接来完成，一次熔接所有12根光纤。 熔接具有最低损耗和最小反射率，被认为是连接两根光纤的最强且最可靠的方法。只要正确进行，熔接接头的损耗可低于0.1dB。接下来让我们仔细研究一下这些高性能连接点的定位和故障诊断方面的注意事项。 使用OptiFiber™ Pro OTDR时，质量过硬的接头损耗低且没有连接器的反射，可能不会被显示出来。但如果您想要定位一个熔接接头，尽管该接头没有质量问题，又该如何操做呢？ 只需利用手动OTDR选项对设置进行一些简单调整即可，这很容易。首先，您需要在OptiFiber Pro上设置损耗门限，以定位损耗低于0.1dB的事件。OptiFiber Pro自动设置的损耗门限为0.15dB，这意味着只会发现等于或高于该水平的事件。但是，损耗门限可以由用户定义，取值范围从0.01至1.50dB。 请注意，较小门限意味着测试仪需要进行更多测量或使用更宽脉宽，这可能会增加测试时间或迹线上的死区。低于0.15dB的损耗门限也可能导致OTDR发现由于光纤固有缺陷导致的错误事件。 更改平均时间也
